保险丝属于电子元器件吗

对于电子行业的工程师来说,电子元件,比如人们进口的大米,每天都需要接触和使用,但事实上,许多工程师以外的同行可能不理解里面的门道。以下是工程师常用的五种电子元件,以及相关的基本概念和知识。

一:保险丝

保险丝(fuse)也被称为电流保险丝,在电流异常升高到一定的高度和热度的时候,保险丝可熔断自身切断电流,从而起到保护电路安全运行的作用。

一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯,随着时代的发展,保险丝保护电力设备不受过电流过热的伤害,避免电子设备因内部故障所引起的严重伤害。


1定义内容

当电路发生故障或异常时,伴随着电流不断升高,并且升高的电流有可能损坏电路中的某些重要器件,也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝,那么保险丝就会在电流异常升高到一定的高度和热度的时候,自身熔断切断电流,从而起到保护电路安全运行的作用。

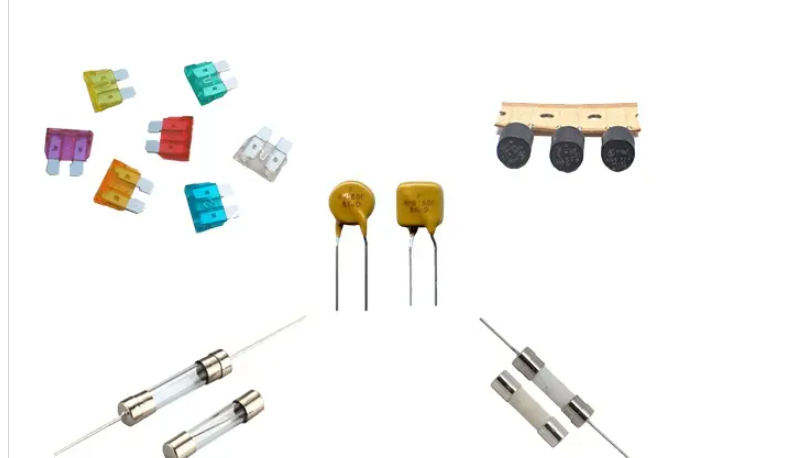

2外形

1、条丝状。早期原始型态的保险丝,直接以螺丝锁定,用于各种尺寸的旧式开关、插座。

2、片状(裸片状)。比旧式丝状方便使用。

3、玻璃管状。有几种不同尺寸,常见于电子产品。

6.3 x 32 mm (直径 x 长度)

5 x 20 mm

4、陶瓷管状。有几种不同形状及尺寸,可避免玻璃爆裂。

5、塑胶片状带金属片状接脚:汽车保险丝。

6、表面接着元件(SMD)型。

7、圆柱体状,插件式:直接焊接于电路板上,用于产品内部。

3标志

标志大多数保险丝的标记在身上或端盖与标记,指示其评级。但是“芯片类型”保险丝功能很少或没有标记,使识别非常困难。

保险丝可能出现类似的显著不同的特性,确定了它们的标记。保险丝标记通常会传达以下信息:

安培的保险丝的额定

电压等级的保险丝

时间 - 电流特性,即速度保险丝

批准由国家和国际标准机构

制造商 / 产品编号 /系列

中断能力

4作用

一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯,随着时代的发展,保险丝保护电子/电力设备不受过电流/过热的伤害,避免电子设备因内部故障所引起的严重伤害。

工作原理

当电流流过导体时,因导体存在一定的电阻,所以导体将会发热。且发热量遵循着这个公式:Q=0.24I2RT;其中Q是发热量,0.24是一个常数,I是流过导体的电流,R是导体的电阻,T是电流流过导体的时间;依此公式我们不难看出保险丝的简单的工作原理了。当制作保险丝的材料及其形状确定了,其电阻R就相对确定了(若不考虑它的电阻温度系数)。当电流流过它时,它就会发热,随着时间的增加其发热量也在增加。电流与电阻的大小确定了产生热量的速度,保险丝的构造与其安装的状况确定了热量耗散的速度,若产生热量的速度小于热量耗散的速度时,保险丝是不会熔断的。若产生热量的速度等于热量耗散的速度时,在相当长的时间内它也不会熔断。若产生热量的速度大于热量耗散的速度时,那么产生的热量就会越来越多。又因为它有一定比热及质量,其热量的增加就表现在温度的升高上,当温度升高到保险丝的熔点以上时保险丝就发生了熔断。这就是保险丝的工作原理。我们从这个原理中应该知道,您在设计制造保险丝时必须认真地研究您所选材料的物理特性,并确保它们有一致几何尺寸。因为这些因素对保险丝能否正常工作起了致关重要的作用。同样,您在使用它的时候,一定要正确地安装它。

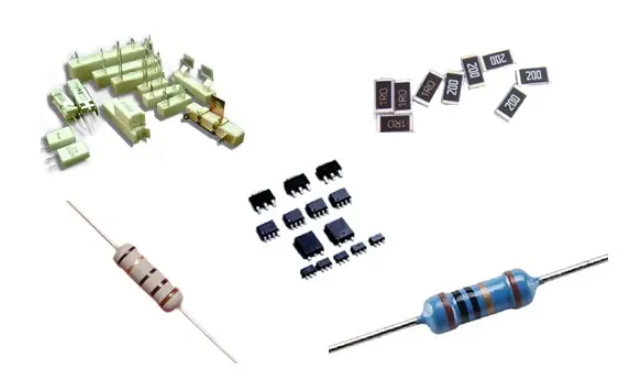

二:电阻

作为电子行业的工人,大家都不知道有什么阻力。毫无疑问,这很重要。人们说“电阻是所有电子电路中使用最多的元件。“电阻,因为材料对电流有阻碍作用,在这个作用下称为电阻材料。电阻会导致电子通量的变化。电阻越小,电子的通量越大,反之亦然。没有电阻或电阻很小的物质称为导体,简称导体。不能形成电流传输的物质称为电绝缘体,简称绝缘体。


在物理学中,电阻(电阻)是用来表示导体对电流的阻碍的大小。导体的电阻越大,导体对电流的阻碍就越大。不同导体的电阻通常是不同的,电阻是导体本身的特性。阻力单元是一种阻碍水流运动的耗能单元。

电阻元件的电阻值一般与温度有关。测量温度影响的物理量是温度系数,它被定义为电阻值随温度升高1℃而变化的百分比。

电阻器由“R”加上电路中的数字表示。例如,R1表示编号为1的电阻。电路中电阻的主要作用是分流,电流限制,分压,偏移等。

1。参数识别:电阻单位为欧姆,倍增器单位为:千欧(k)、兆欧(m)等,换算方法为:1兆欧=1000千欧=1000千欧电阻参数标注方法有直接标注法、颜色标注法和数字标注法三种。a.数字标记法主要用于贴片等小体积电路中,如472表示47*100omega(4.7K),104表示100kb,彩环标记法是应用最广泛的方法。这里有以下例子:四色环电阻,五色环电阻(精密电阻)。

2、电阻的颜色位置与放大率的关系如下表所示:颜色有效数字放大率允许偏差(<垃圾>-rrb;银/x0.01±10金/x0.1±5黑0+0/棕色1x 10±1红2x100±2橙3x1000/黄4x 10000/绿5x10000/蓝0.5±6 x100000±0.2紫色7x100000±0.1灰8x10000000/白9×1000000000/.

三:电容

电容(或电容,电容)是指在给定的电位差下存储的电荷量;国际单位是Farah(F)。一般来说,电荷在电场中在力的作用下移动。当导体之间存在介质时,它会阻碍电荷的移动并导致电荷在导体上积累;电荷累积存储的最常见的例子是两个平行的金属板。这也是众所周知的电容器。


1。电容通常由电路中的“C”加数字表示(例如C13表示编号为13的电容)。电容是由两个相互接近的金属薄膜组成的元件,由绝缘材料隔开。电容的主要特点是与直流和交流相分离。电容容量是能够存储电能的大小。电容对交流信号的阻碍称为电容电抗,它与交流信号的频率和电容有关。电容式电抗XC=1/2πFC(f表示交流信号频率,C表示电容容量)电话中常用的电容器类型有电解电容器、陶瓷电容器、贴片电容器、单片电容器、钽电容器和聚酯电容器。欲了解更多信息,请访问:输配电设备网络。

2.识别方法:电容的识别方法与电阻的识别方法基本相同,有三种类型:直接标记法,色标法和数字标准法。拉电容的基本单位(F),其他单位为:毫法拉(mF),微法拉(uF),纳法(nF)和皮法拉(pF)。

其中:1法拉=103毫米法=106毫米法=109纳米法=1012皮法电容器直接在电容器上标明大容量的电容器容量值,如小容量为10uF/16V的电容器,其容量值在电容器上用字母或数字表示:1米=1000uf1p2=1.2pf1n=1000pF数字TAL表示:一般用三位容量大小表示,前两位表示有效数字,第三位表示第三位。它是乘法。例如,102表示10*102pf=1000pf224表示22*104pf=0.22uf3,电容误差表符号fgjklm允许误差<1%+2%+5%+10%+15%+20%。例如,104J表示容量为0.1uf,误差小于5%。

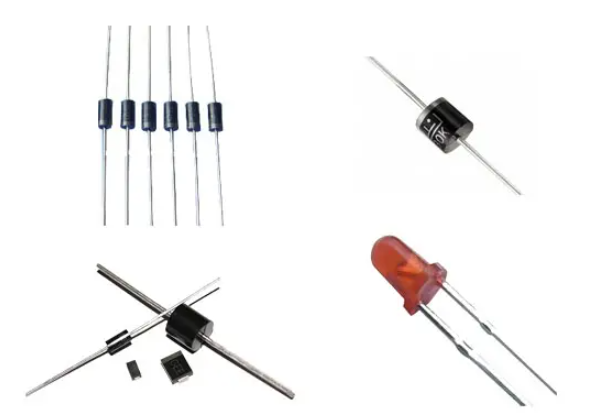

四:晶体二极管

固态电子装置中的半导体端子装置。这些器件的主要特点是具有非线性电流电压特性。此后,随着半导体材料和工艺技术的发展,利用不同的半导体材料、掺杂分布和几何结构,开发了多种结构多样、功能用途不同的晶体二极管。制造材料包括锗、硅和化合物半导体。晶体二极管可用于产生、控制、接收、变换、放大信号和进行能量转换。


晶体二极管通常在电路中作为“D”加上数字表示,例如:D5用于编号为5的二极管。

1、作用:二极管的主要特性是单向导电,即在正向电压作用下导通电阻很小,而在反向电压作用下导通电阻是最大或无限大的。由于上述特性,二极管常用于无绳电话的整流、隔离、稳压、极性保护、编码控制、调频降噪等电路中。电话中使用的晶体二极管可分为整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、齐纳二极管等。

2、识别方法:二极管的识别非常简单,N极(负极)的小功率二极管,二极管表面大多用彩色圆圈标记,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),符号极性也用于通过“P”和“N”确定二极管的极性。 LED的正极和负极可以通过引脚的长度来识别,长腿是正的而短腿是负的。

3、测试注意事项:用数字万用表测量二极管时,红色表笔连接二极管的正极和黑色表笔连接二极管的负极是二极管的正极导通电阻,与指针万用表的表笔连接方法正好相反。

4、常用的1n 4000系列二极管电压比较如下:型号1n 4001 1n 4002 1n 4003 1n 4004 1n 4005 1n 4006 1n 4007压力(v)50 100 200 400 600 1000电流(a)为1。

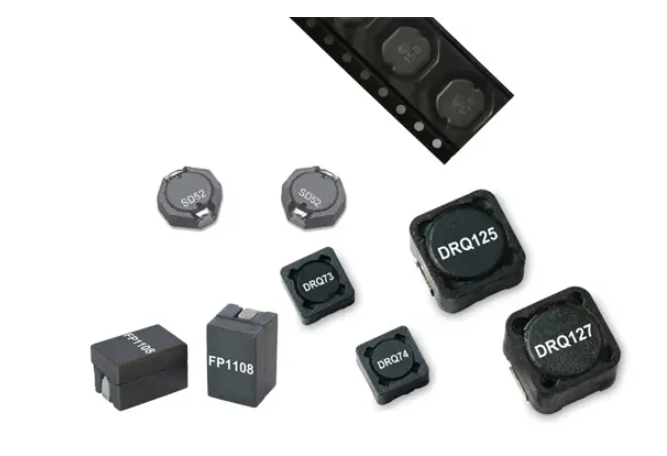

五:电感

电感器(英语:Inductor,又称:扼流器、电抗器)是一种电路元件,会因为通过的电流的改变而产生电动势,从而抵抗电流的改变。最原始的电感器是1831年英国法拉第发现电磁感应现象的铁芯线圈。


电感器的结构类似于变压器,但只有一个绕组,一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。如果电感器在没有电流通过的状态下,电路接通时它将试图阻碍电流流过它;如果电感器在有电流通过的状态下,电路断开时它将试图维持电流不变。

发展历程

电感器最原始的电感器是1831年英国M.法拉第用以发现电磁感应现象的铁芯线圈。1832年美国的J.亨利发表关于自感应现象的论文。人们把电感量的单位称为亨利,简称亨。19世纪中期,电感器在电报、电话等装置中得到实际应用。1887年德国的H.R.赫兹,1890年美国N.特斯拉在实验中所用的电感器都是非常著名的,分别称为赫兹线圈和特斯拉线圈。

基本结构

电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

1、骨架 骨架泛指绕制线圈的支架。一些体积较大的固定式电感器或可调式电感器(如振荡线圈、阻流圈等),大多数是将漆包线(或纱包线)环绕在骨架上,再将磁心或铜心、铁心等装入骨架的内腔,以提高其电感量。骨架通常是采用塑料、胶木、陶瓷制成,根据实际需要可以制成不同的形状。小型电感器(例如色码电感器)一般不使用骨架,而是直接将漆包线绕在磁心上。空心电感器(也称脱胎线圈或空心线圈,多用于高频电路中)不用磁心、骨架和屏蔽罩等,而是先在模具上绕好后再脱去模具,并将线圈各圈之间拉开一定距离。

2、绕组 绕组是指具有规定功能的一组线圈,它是电感器的基本组成部分。绕组有单层和多层之分。单层绕组又有密绕(绕制时导线一圈挨一圈)和间绕(绕制时每圈导线之间均隔一定的距离)两种形式;多层绕组有分层平绕、乱绕、蜂房式绕法等多种。

3、磁心与磁棒 磁心与磁棒一般采用镍锌铁氧体(NX系列)或锰锌铁氧体(MX系列)等材料,它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。

4、铁心 铁心材料主要有硅钢片、坡莫合金等,其外形多为“E”型。

5、屏蔽罩 为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作,就为其增加了金属屏幕罩(例如半导体收音机的振荡线圈等)。采用屏蔽罩的电感器,会增加线圈的损耗,使Q值降低。

6、封装材料 有些电感器(如色码电感器、色环电感器等)绕制好后,用封装材料将线圈和磁心等密封起来。封装材料采用塑料或环氧树脂等。

铜线圈

电感是导线内通过交流电流时,在导线的内部周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。当电感中通过直流电流时,其周围只呈现固定的磁力线,不随时间而变化;

可是当在线圈中通过交流电流时,其周围将呈现出随时间而变化的磁力线。根据法拉第电磁感应定律—磁生电来分析,变化的磁力线在线圈两端会产生感应电势,此感应电势相当于一个“新电源”。当形成闭合回路时,此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止磁力线的变化的。磁力线变化来源于外加交变电源的变化,故从客观效果看,电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性,在电学上取名为“自感应”,通常在拉开闸刀开关或接通闸刀开关的瞬间,会发生火花,这自感现象产生很高的感应电势所造成的。

总之,当电感线圈接到交流电源上时,线圈内部的磁力线将随电流的交变而时刻在变化着,致使线圈产生电磁感应。这种因线圈本身电流的变化而产生的电动势,称为“自感电动势”。由此可见,电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量,它是电感线圈惯性的量度而与外加电流无关。

代换原则:1、电感线圈必须原值代换(匝数相等,大小相同)。2、贴片电感只须大小相同即可,还可用0欧电阻或导线代换。
